Produktname: | Faserlaser-Schneidemaschine | Effektive Ausschnittgröße: | 1500 * 3000mm |
---|---|---|---|
Wirkliche Laser-Energie: | 1000W | Laser-Wellenlänge: | 1064nm |
Laser-Art: | Faser-Laser | Leistungsaufnahme: | 10 KILOWATT |
Fokus-System: | Automatisches Folgen und Detektiv | Power Supply: | Dreiphasen-380V/50Hz |
Verarbeitung des Materials: | Edelstahl, Kohlenstoffstahl, Aluminium, usw. | ||
Markieren: | fiber laser cutting equipment,fiber optic laser cutting system |
Aluminiumblatt Faser-Laser-Schneidemaschine mit Laser-Energie 1000W, verdoppeln Antriebsgetriebe
1. Maschinengeneraleinleitung
ST-FC3015-, nimmt CNC-Faserlaser-Schneidemaschine 1000 digitale Steuerung, Sie muss nur CAD verwenden, um das Bild zu zeichnen an und Import zu fachkundiger Software, Laser-Schneidemaschine kann die Artefakte herausschneiden, die Sie benötigen, außerdem gibt es intelligente Schriftsetzenfunktion, kann rohe Materialkosten so in größtem Maße sparen.
Maschine nehmen die Getriebeeigenschaften von Laser, Laser-Schneidemaschine hat sich ausgerüstet mit vielen Sätzen der CNC-Werkbank, um numerische Steuerung zu verwirklichen an. Sie müssen nur das CNC-Programm ändern, um unterschiedliche Form sowie für zweidimensionalen Ausschnitt und dreidimensionalen Ausschnitt zu schneiden, kann die Schnittgeschwindigkeit bis 600 cm/min sein, wenn sie Laser 1000W verwendet, um 2mm kohlenstoffarme Stahlplatte zu schneiden, und kann bis 120 m/min, wenn sie 5mm Polypropylen-Harzplatte schneidet. Material benötigt nicht das Festklemmen geregelt für den Schnitt, kann die Spannvorrichtung so speichern und die zusätzliche Zeit für materielle Antriebskraft und Download, verglichen mit Oxyacetylen Ausschnitt und Plasmaschneiden, kann Laser viele Arten Materialien, einschließlich Metall, Nichtmetall, Metall und Nichtmetall basierten Verbundwerkstoff, Leder, Holz, Faser, etc. schneiden. Aber für unterschiedliches Material, zeigt er die unterschiedliche Laser-Ausschnittanpassungsfähigkeit wegen seiner thermischen physikalischen Eigenschaften und unterschiedlichen Laser-Absorptionsrate
2. Maschinenhauptmerkmale:
2.1. Ausgezeichnete Gesamtleistung, veränderbare Funktionstabellen, 7 Sekunden, zum des Hochgeschwindigkeitsänderns zu beenden, verbessern Funktions-Leistungsfähigkeit von mehr als 48%. Die Maschine, die mit Auspuffgerät ausgerüstet wird, haben gutes, Effekt und wenig Verschmutzung erschöpfend
2.2. Die Werkzeugmaschine schließt Ladefläche ein und Verarbeitungsbereich, Standardkonfiguration ist veränderbare Funktionstabellen, Selbständerung das Werkstück zwischen Verarbeitungsbereich und Ladefläche durch den Motor, bequem zu laden und herunterzuladen. Mit dem Entwurf der veränderbaren Funktionstabelle, das folgende Laden, bei der Verarbeitung vorbereiten, konnte in hohem Grade verbesserte Funktions-Leistungsfähigkeit.
2.3. Das kleine besetzte Gebiet, hohe Integration, bequem zu benützen und Wartung, 24 Stunden ununterbrochene Arbeiten, der Wasserkühler hat gute Sicherheitsschutzfunktion, wie Übertemperatur, Mangelphase, Druck, Wasserbruch, Undervoltage, Überlastung, etc. Wenn die stabile Leistung zufrieden gestellt ist, der abkühlenden Anforderung von Lasersender.
3. Anwendungsmaterialien
Edelstahl, Kohlenstoffstahl-, legierterstahl, Silikonstahl, Federstahl, Aluminium, Aluminiumlegierung, galvanisiertes Blatt und andere Metallrohre und -rohre.
4. Die technischen hauptsächlichparameter der Maschine
Spezifikationen |
Parameter |
Max. Laser-Energie |
1000W |
Laser-Wellenlänge |
1064nm |
Effektiver Verarbeitungsbereich |
1500*3000mm (andere Größe kann besonders angefertigt werden) |
Positionierung |
Anzeichen des roten Lichtes |
X, y-Achsenwiederholung, die Präzision in Position bringt |
±0.03mm |
X-/Yachse, die Genauigkeit in Position bringt |
0.05mm/m |
Z-Achsenweg |
120mm |
Maximale axiale Beschleunigung X/Y |
1G |
Max. Ladegewicht |
500KG |
Schutzniveau der Netzspannung |
IP54 |
Max. Ausschnittstärke |
≤12mm (die wirkliche Stärke hängen von den tatsächlichen Materialien) ab |
AusschnittSoftware- Supportformat |
DXF und PLT, die von der Selbst-CAD- oder CorelDraw-Software outputted) |
Gesamtleistung verbraucht |
≤10KW |
Stromversorgung |
3 Phasen, 4 Drähte Wechselstrom, 380V, 50HZ/60HZ/60A |
Das zusätzliche Gas |
O2, N2 und Druckluft |
Ganzes Gewicht der Maschine |
3500KG |
Maschinenladenmethode |
20 Fuß Behälter |
5. Schnittgeschwindigkeitstabelle (nur als Referenz, hängen die tatsächliche Geschwindigkeit von den tatsächlichen Materialien) ab
Stärke (Millimeter) |
Materialien |
Max. Schnittgeschwindigkeit (Meter/Minute) |
Zusätzliches Gas |
1 |
|
10,5 |
Sauerstoff |
2 |
6,5 |
||
3 |
3,2 |
||
4 |
2,5 |
||
5 |
1,8 |
||
6 |
1,6 |
||
7 |
1,4 |
||
8 |
1,2 |
||
9 |
1 |
||
12 |
0,5 |
||
1 |
Edelstahl |
14 |
Stickstoff |
2 |
6 |
||
3 |
2,5 |
||
6 |
0,6 |
||
1 |
Aluminiumlegierung |
11 |
Stickstoff |
3 |
1,5 |
||
3 | Galvanisiertes Blatt | 2 | Sauerstoff |
3 | Kupfer | 2,4 | Sauerstoff |
6. Die Hauptkonfigurationen der Maschine
Einzelteil |
Name |
Spezifikationen |
Menge |
1 |
ST-FC3015-1000 |
3000*1500mm |
1 Satz |
2 |
FaserLasersender |
1000W |
1 |
3 |
Cnc-Kontrollsystem |
LASERCUT&CYPCUT |
1 |
4 |
Laser-Ausschnittkopf |
Laser-Ausschnittkopf Europas Schweizer |
1 |
5 |
Optiksystem |
Vereinigtes Königreich |
1 |

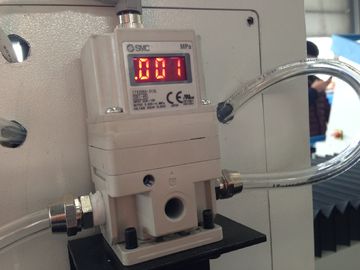

6 | Das Proportionalventil | Japan SMC | 1 |
7 | Die Servomotoren | Japan YASKAWA | 3 |
8 | Elektrische Elemente | Schneider | 10 |
7. Die Laser-Ausschnittproben:
8. Faserlaser-Schneidemaschineverpacken und -lieferung durch 20 Fuß Behälter
