Laser-Schneider der Faser-500W mit Ausschnitt-Größe × 1500 3000mm für das Blatt metallschneidend

Ausführliche Produktbeschreibungen



Laser-Schneider der Faser 500W mit Ausschnittgröße 1500*3000mm für das Blatt metallschneidend





1. Maschinengeneraleinleitung

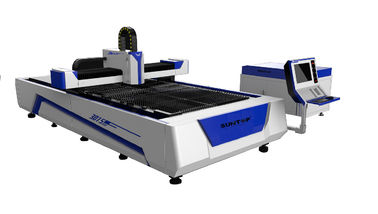

QY-FC3015 500W Faser-Laser-Schneidemaschine wird durch leistungsfähigen Laser erzielt, der auf Gegenstand gerichtet wird, um das sofortiges Schmelzen und Verdampfung zu verursachen, wenn ursprünglicher Faserlaser aus Deutschland importiert ist, IPG. Automatischer Ausschnitt wird durch digitalisiertes Mechanikersystem, diese Maschine hat kondensiert die Technologien von Laser-, digitalen und genauenmechanikern gesteuert,

2.1. Benutzen Sie die Bockfunktionstabelle und die ganze Stahlschweißensstruktur, die die stabile Bewegung der Maschine sehr und fast keine Verzerrung. machen.

2.2. Die Schlüsselkomponenten werden aus Deutschland oder USA importiert; es ist der des Porzellans Preis, europäische Qualität.

2.3. Der Laser-Kopf kann durch die z-Achse justiert werden; reisender Bereich von 0-100mm, der Laser-Ausschnittkopf hat die Funktionen des automatischen Lokalisierens, die mit der Metallwellenoberfläche übereinstimmen können.



2. Maschinenhauptmerkmale:



2.1. Unsere Maschine kann weit verbreitet sein, die Bleche zu schneiden, zum Beispiel: Edelstahl, Kohlenstoffstahl, Aluminium, kupfernes etc.

2.2. Die Maschine benutzt eine bewegliche Bockstruktur, importierte eine Hochpräzision Schraube und einen linearen Führer, glattes Getriebe, hohe Präzision.

2.3. Gehen Sie mit der beweglichen geschweißten Struktur des Strahls als Ganzes zu Bett und skizzieren, nachdem tempernd und dann die Erschütterungsalternbehandlung, kann den Druck des Schweißens vollständig beseitigen und maschinell bearbeitend, kann gute Starrheit, hohe Genauigkeit für eine lange Zeit aufrechterhalten werden sich verformt nicht.

2.4. X, Y, z-Äxte werden aus Japan-Servomotor, Hochpräzision, Hochgeschwindigkeits-, drehmomentstarker, hoher Trägheit, stabiler Leistung und langlebigem Gut importiert. Stellen Sie der die hohe Geschwindigkeit und die Beschleunigung Maschine sicher.

2.5. Unter Verwendung vieler Variantenbaugruppen Laser-Nutzungskontrolle stark, die Mensch-Maschine-Schnittstelle, einfach basierte zu benützen auf Windows, das Betriebssystem ist, integriertes Faserlaser-Schneidemaschine CNC-System

2.6. Unabhängige Forschung und Entwicklung der personifizierten Nistensoftware, DER CNC-Schneidemaschine, zum „des Vollzeitausschnitts, des leistungsfähigen Ausschnitts und des hoch- Verschachtelungs-ermäßigten Preises“ zu erzielen von Kerntechnologie ist die grundlegende Garantie von effektiven Materialersparnissen, verbessern Ausschnitt-Leistungsfähigkeit

2.7. Importiertes hoch- Proportionalventil der Präzision elektronisches Steuer, genaue Steuerung des zusätzlichen Gasdrucks des Ausschnitts, zwecks den besten Ausschnitt zu erzielen resultiert

2.8. Unter Verwendung Servomotors und Antriebs Japans Panasonic;
Unter Verwendung des Servomotors und des Antriebs moderner Reihe Japans Panasonic A5 ist es automatischer Ausgleich der Weg des Ausschnitts und stellt die Schnittgenauigkeit sicher.

2.9. Nehmen Sie Faser eingeweihten Laser-Ausschnittkopf und automatisches Tracking-System an.



3. Anwendungsmaterialien

Edelstahl, Kohlenstoffstahl-, legierterstahl, Silikonstahl, Federstahl, Aluminium, Aluminiumlegierung, galvanisiertes Blatt und andere Metallrohre und -rohre.



4. Einsatzbereiche

Unsere Laser-Schneidemaschine der Faser 500W wird weit in der industriellen Pipelineverarbeitung, explosionssichere Ausrüstung, Militärindustrie, chemische Industrie, Ölsuche, Lampen und Laternen angewendet, das verarbeitende Metall, Eisenwaren, Gebäude, etc.



5. Die Hauptstrukturen der Maschine

Die Maschine besteht aus Werkzeugmaschine, FaserLasersender, der CNC-Schaltschrank, der Wasserkühler, das CNC-Kontrollsystem



5.1. Technische Spezifikationen:

Optischer Parameter	Einheit	500W
Abspielmodus	CW, QCW
Mittelstrahlungswellenlänge	Nanometer	1070-1080
Standardspitzenleistung	W	500
Strahlnqualität	Mm*mrad	4
Justage von Geschwindigkeit	KHz	5
Getriebefaserdurchmesser	Um	≥50
Ausgangsleistungsstabilität	﹪	±2
Energie	VAC	400-460
Leistungsaufnahme	Kilowatt	2



5.2. Systemstrukturen

Nein.	Beschreibung	Menge	Erwähnt
1	Optisches System Geschwindigkeitsexpansionslinse Fokussierungslinse Spektroskop	1	Nehmen Sie die Deutschland-Technologie an und der entworfene Special, optische Linse beeinflussen direkt die Qualität von facular, den Affekt die Qualität der Ausschnittnaht und -flansches, Schnittgeschwindigkeit und die Ausschnittstärke
2	Servomotor Japans Panasonic	2	Nehmen Sie die hohe Präzision Panasonic-Servomotoren und der entsprechende Fahrer, die importierte Schraube und die Schienen von berühmter Marke Taiwans HIWIN an.
3	FaserLasersender	1	Ursprüngliches Deutschland IPG oder das Porzellan A hochwertiges Raycus (optional)
4	Kontrollsystem	1	Industrieller PC, Widerstand der hohen Temperatur und mehr Stabilität
5	Moderne Ausschnitt Software	1	CYPCUT (Sie können ein hohes Maß automatisches Lokalisieren, Segmentationsperforierung, Perforierungsprogressist, innovativer Sucher, Bockspringenaufzug, Aufzug des willkürlich eingestellten Ausschnittkopfes, heller Wegausgleich leicht erzielen Position mit einem Geschwindigkeit Doppelschleife Algorithmus, Geschwindigkeits- und Genauigkeitsleistung sind erheblich besser als ähnliche Produkte im In- und Ausland.



5.3. Die Werkzeugmaschineneigenschaften

Die Werkzeugmaschine ist Kastenstruktur; Plattenschweißen kann ohne Deformation das ganze Jahr hindurch aufrechterhalten werden;

Es hat behilfliche Ausrüstung fest von entladen, von drücken und von Stanzen.



6. Die technischen hauptsächlichparameter der Maschine



Spezifikationen	Parameter
Max. Laser-Energie	500W
Laser-Wellenlänge	1064nm
Effektiver Verarbeitungsbereich	1500*3000mm (andere Größe kann besonders angefertigt werden)
Positionierung	Anzeichen des roten Lichtes
X, y-Achsenwiederholung, die Präzision in Position bringt	±0.03mm
X-/Yachse, die Genauigkeit in Position bringt	0.05mm/m
Z-Achsenweg	120mm
Maximale axiale Beschleunigung X/Y	1G
Max. Ladegewicht	500KG
Schutzniveau der Netzspannung	IP54
Max. Ausschnittstärke	≤6mm (die wirkliche Stärke hängen von den tatsächlichen Materialien) ab
AusschnittSoftware- Supportformat	DXF und PLT, die von der Selbst-CAD- oder CorelDraw-Software outputted)
Gesamtleistung verbraucht	≤10KW
Stromversorgung	3 Phasen, 4 Drähte Wechselstrom, 380V, 50HZ/60HZ/60A
Das zusätzliche Gas	O2, N2 und Druckluft
Ganzes Gewicht der Maschine	2800KG
Maschinenladenmethode	40 Fuß Behälter



7. Schnittgeschwindigkeitstabelle (nur als Referenz, hängen die tatsächliche Geschwindigkeit von den tatsächlichen Materialien) ab



Stärke (Millimeter)	Materialien	Max. Schnittgeschwindigkeit (mm/Min)	Zusätzliches Gas
1	Kohlenstoffstahl	180	Sauerstoff
2		80
3		40
4		25
5		20
6		15
1	Edelstahl	200
2		90
3		45
4		25
5		18
1	Aluminiumlegierung	70	Stickstoff
2		35





8. Die Hauptkonfigurationen der Maschine



Einzelteil	Name	Spezifikationen	Menge
1	QY-FC3015	3000*1500mm	1 Satz
2	FaserLasersender	500W	1
3	Cnc-Kontrollsystem	LASERCUT&CYPCUT	1
4	Laser-Ausschnittkopf	Patentprodukte (USA-Technologie)	1
5	Wasserkühler	Wuhan China	1



9. Die Ersatzteile geben zur Verfügung gestellt vom Lieferanten frei

※ Schutzlinse 2 Stücke

※ Düse 2 Stücke

Satz ※ Inbusschlüssels 1

Satz des ※ Reinigungs-Papiers 1

Satz des ※ Benutzermenüs 1



10. Installation und Beauftragung

Der Service vom Verkäufer:

1. Schicken Sie die qualifizierten Techniker;

2. Überwachung des Personals des Kunden für:

a) Arbeitsbeschaffung, Massaker und Versicherung, zum der Maschine zu entladen und der Installationsarbeit unter die Anweisung der Aufsichtskraft des Verkäufers zu unterstützen.

b) Positionierung der Maschine

c) Verbindung der Kabel und der Schläuche an die Maschine

d) Bereiten Sie die Installation vor

3. Die Verantwortung des Käufers

a) Ein Luftkompressor (hauptsächlich für pneumatische Bewegungen)

b) Eine Flasche flüssiger Sauerstoff (die Reinheit mehr als 99,99%)

d) Energie: Phase 380V 50HZ 3 (mit einem Regler 30KW)

e) Gase, Luft und Stromversorgungen sind für die Verbindung zur Maschine an den ernannten Punkten verfügbar.

f) Käufer soll sicherstellen, dass der Standort vor dem Anfang der Installation klar ist und justiert und ausbildet.

g) Liefern Sie die Blechtafel für das In Auftrag geben von Prüfung, von Maschinenausrichtung und von Training.

h) Geräteeinbaustandort muss, keine Erschütterung sauber sein



11. Der Trainingsinhalt

Der Käufer sollte sein vereinbaren ein oder zwei Ingenieur, das die Grundlagenkenntnisse des Computers und der Software kennen, um das Training anzunehmen, das Training enthält vom folgenden:

11.1. Stellen Sie den jeden Namen und die Hauptfunktionen des Teils der Maschine vor.

11.2. Die laufende Theorie der Maschine.

11.3. Steuern Sie Eigenschaften und die Operation.

11.4. Bearbeiten Sie Wartung und die Anpassung maschinell.

11.5. Die Software jede der Maschine arbeitet und Parametereinstellung.

11.6. Die Störungssuche und die Lösungen der Maschine.



12. Unsere Sonderleistungen

13.1. Vor Verkauf: Käufer informieren ihre Hauptnutzungsanforderungen, zum Beispiel die Metallart, Stärke und ihre tägliche Kapazität, dann empfehlen wir die passende Laser-Schneidemaschine;

13.2. Nach bestätigte das Laser-Modell, kann Käufer ihre Materialien für die Prüfung senden, wenn sie wünschen, oder wir können das Ausschnittdemo-Kurzschlussvideo und die Ausschnittbeispielbilder notieren, um durch E-Mail zu senden dem Käufer.

13.3. Wenn Käufer zur Fabrik des Verkäufers kommen möchte, die Leistung der Maschine zu sehen, holt Verkäufer sie vom Flughafen Shanghai-PUs Dong durch Auto ab und hebt das Hotel für Käufer gleichzeitig auf, wenn sie brauchen.



13. Unser Gesellschaftszweck

14.1. Zu die Laser-Maschinen mit europäischer Qualität und China-Preisen versehen;

14.2. Zu die Berufslaser-Lösungen zu jedem zur Verfügung stellen Überseekunden, nicht nur die Maschine selbst;

14.3. Wir haben ein starkes Service-Team, das die Aufforderung Kundendienste zu den Überseekunden innerhalb 12 Stunden zur Verfügung stellen kann.

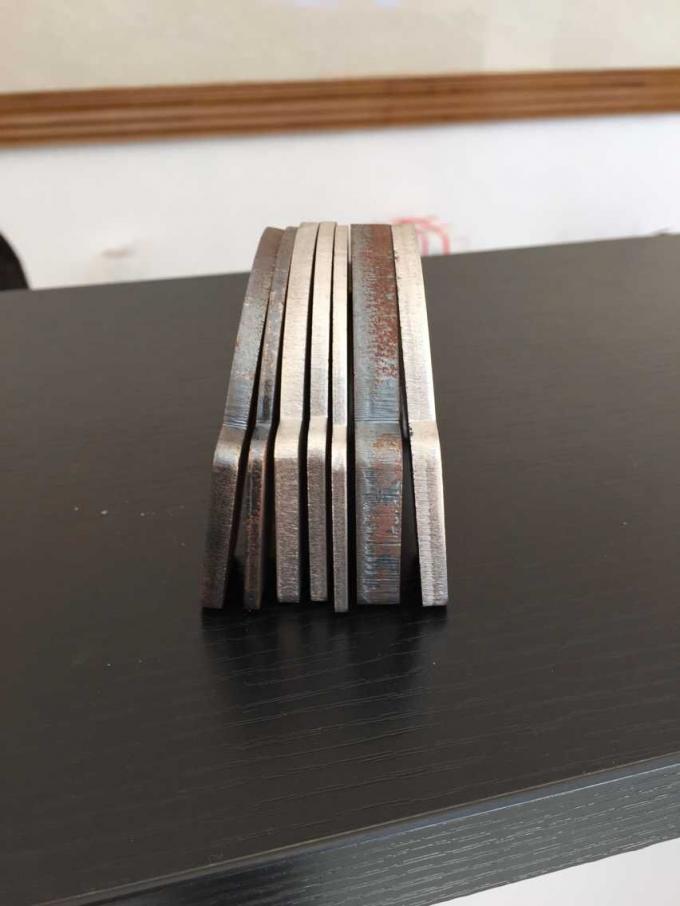

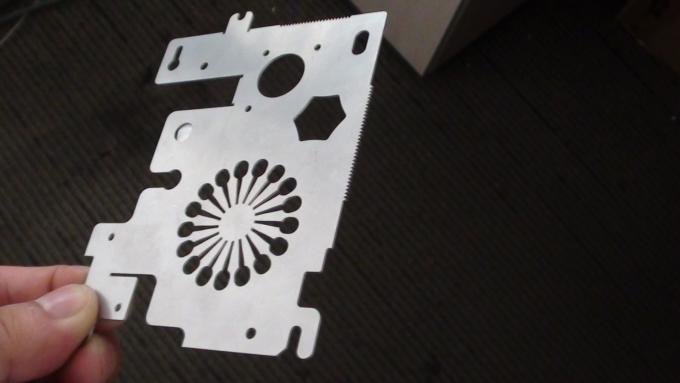

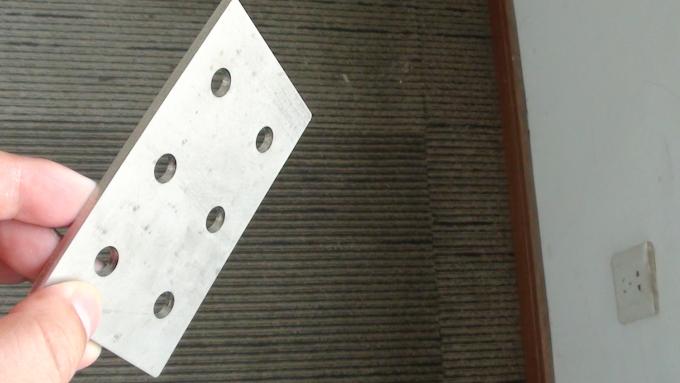

14. Die metallschneidenden wirklichen Proben dieser Maschine, wie folgt:
